Bras manipulateur SCARA : levez et positionnez jusqu'à 100 kg sans effort
Un bras manipulateur SCARA est un bras polyarticulé mobile qui accompagne la gestuelle de l’opérateur pour lever, orienter et positionner des pièces jusqu’à 100 kg sans effort, avec un rayon d’action de 2 m préhenseur inclus.
Il se déplace de poste en poste, se met en service en quelques heures et remplace la manutention manuelle répétitive sur les postes de prise et dépose.
SCARA PARTS
Idéal pour les manipulations légères et précises.
0
Kg
SCARA TITAN
Idéal pour la prise en charge des composants les plus lourds.
0
Kg
Les points clés du bras SCARA
- Deux modèles : SCARA PARTS jusqu’à 50 kg, SCARA TITAN jusqu’à 100 kg
- Rayon d’action de 2 m préhenseur inclus, course verticale de 1 m (PARTS) et de 1,20 m (TITAN)
- Un fonctionnement proche du zéro gravité ; un rapprochement d’usage, jamais une apesanteur : l’opérateur guide la charge à la main, sans en porter le poids, sur toute la journée de travail
Prise en dehors du centre de gravité : la pièce est saisie sur un bord, sans bascule
Prise frontale ou verticale : le préhenseur s’aligne sur l’orientation réelle de la pièce au poste
- Bras manipulateur mobile par défaut : socle à roue électrique autonome ou à pieds, sans fixation au sol
- Assistance électrique limitée à la course verticale : réseau 230 V ou batteries ; mouvements horizontaux et orientation guidés manuellement ; socle à roue électrique autoalimenté par ses batteries intégrées
- Préhenseurs interchangeables, développés sur mesure par notre bureau d’études
- Fabricant français depuis 2007, conformité Directive Machines 2006/42/CE et marquage CE
- Étude de poste gratuite, réalisée sur votre charge et votre gestuelle réelles
Deux modèles pour vos besoins spécifiques : SCARA PARTS & SCARA TITAN
La gamme SCARA comprend deux modèles de bras manipulateur qui se différencient uniquement par leur capacité de charge et leur course verticale. La fluidité, la précision et le comportement au mouvement sont identiques sur les deux modèles.

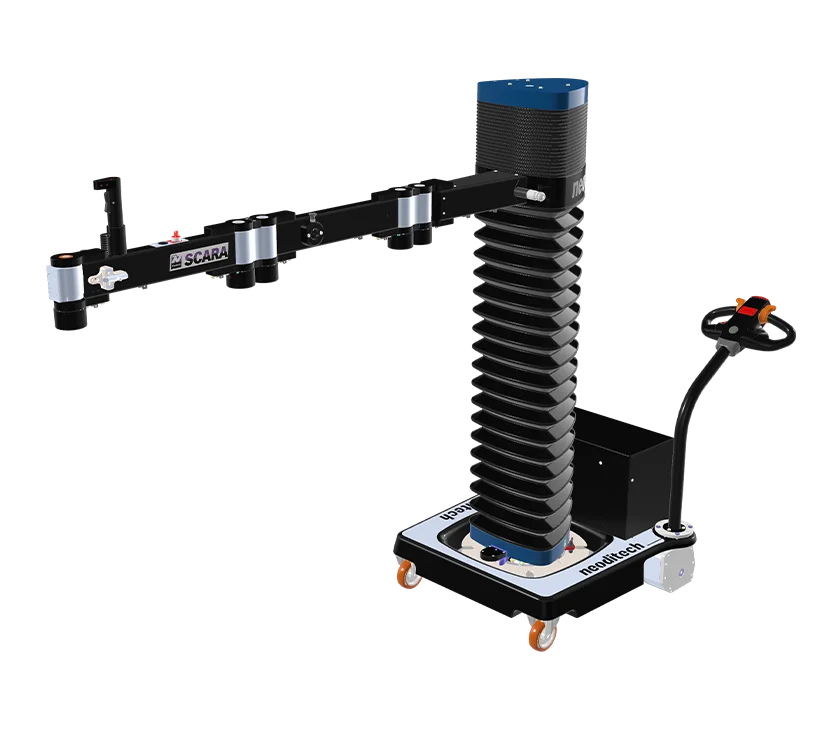

Bras manipulateur SCARA PARTS
Le SCARA PARTS prend en charge des charges jusqu’à 50 kg, avec un rayon d’action de 2 m préhenseur inclus et une course verticale de 1 m.
Il excelle sur les pièces usinées, les lopins métalliques et les composants d’assemblage, là où l’agilité et la répétabilité priment.
Idéal pour les manutentions légères et précises : pièces usinées, lopins métalliques, composants d'assemblage.
0
Kg
Bras manipulateur SCARA TITAN
Le SCARA TITAN monte à 100 kg, avec le même rayon d’action de 2 m préhenseur inclus et une course verticale portée à 1,20 m.
Sa course étendue lui permet d’entrer en profondeur dans une machine ou une zone d’accès difficile : panneaux bois, profilés métalliques, pièces de carrosserie, lopins en titane.
Idéal pour les charges lourdes et encombrantes : lopins lourds, profilés métalliques, pièces de carrosserie.
0
Kg
Comparaison technique : SCARA PARTS vs SCARA TITAN
| Caractéristique | SCARA PARTS | SCARA TITAN |
|---|---|---|
 |
 |
|
| Charge maximale (CMU) | 50 kg | 100 kg |
| Rayon d’action (préhenseur inclus) | 2 m | 2 m |
| Course verticale | 1 m | 1,20 m |
| Rotation | Couronne à 350 degrés, freins de pivots en option | Identique |
| Type de socle | Socle mobile à roue électrique autonome ou à pieds (transpalette), fixation au sol en option | Identique |
| Alimentation | Course verticale assistée électriquement (230 V ou batteries), mouvements horizontaux et orientation manuels | Identique |
| Hauteur de travail | Ajustée au poste lors de la mise en service | Ajustée au poste, course verticale étendue pour les zones profondes |
Le socle se choisit selon la fréquence de déplacement : roue électrique autonome pour une mobilité quotidienne entre plusieurs postes, socle à pieds déplaçable au transpalette pour des postes déplacés ponctuellement.
Des préhenseurs adaptés à vos pièces
Le préhenseur est l’organe qui saisit la pièce au bout du bras. Chaque application impose ses contraintes de géométrie, de matériau et d’état de surface : le bureau d’études Neoditech conçoit donc un préhenseur dédié à chaque poste.

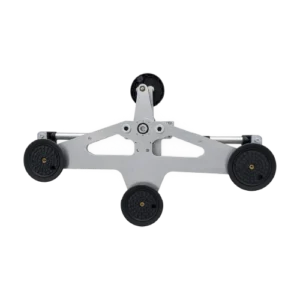

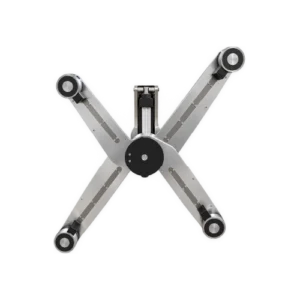

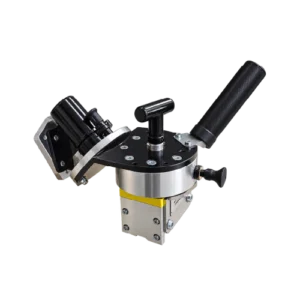

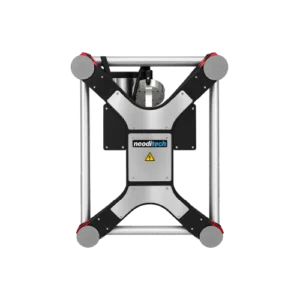

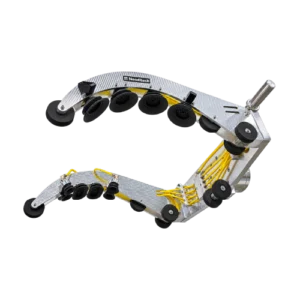

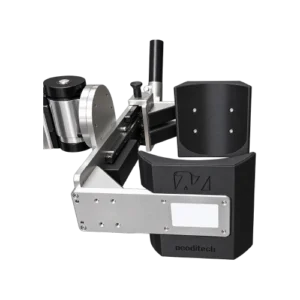

Les préhenseurs ci-dessus (pinces, aimants, palonniers à ventouses) sont une liste non exhaustive. Le bureau d’études conçoit aussi des outillages sur mesure pour toute géométrie spécifique : vous adaptez la préhension à l’évolution de votre production sans changer d’équipement.
De plus, chaque préhenseur se monte et se démonte en quelques secondes grâce au système de changement rapide d’outil.

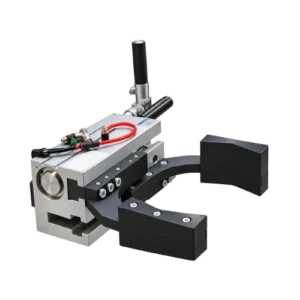

Un bras manipulateur pneumatique désigne un bras équipé d’un préhenseur pneumatique : l’air comprimé sert exclusivement à la prise de pièce, jamais à la mise en mouvement du bras. Pour un devis manipulateur pneumatique ou tout autre préhenseur, l’étude de poste gratuite détermine l’outil adapté à vos pièces.
Secteurs industriels : qui utilise le bras manipulateur SCARA ?
Aéronautique
Défense
Métallurgie et usinage
Énergie et industrie électrique
Pharmaceutique et chimie
Automobile
Machinerie agricole
Agroalimentaire
Ferroviaire
BTP et préfabrication
Industries diverses
Aéronautique
Le SCARA positionne les pièces de structure et les composants de moteur avec une précision millimétrique, sans effort de l'opérateur. Il permet l'insertion de pièces dans les machines-outils et la manipulation hors centre de gravité des éléments de voilure.
Défense
Sur les lignes d'assemblage d'équipements sensibles, le SCARA assure la reprise de charges lourdes et le positionnement précis des sous-ensembles. Sa fluidité de mouvement réduit les temps de cycle sur les opérations de montage répétitives.
Métallurgie et usinage
Le SCARA charge et décharge les pièces sur les machines-outils avec une précision d'insertion qui évite tout choc sur la broche. Il manipule les pièces brutes et usinées jusqu'à 100 kg, y compris hors centre de gravité.
Énergie et industrie électrique
Le SCARA manipule les composants de tableaux électriques, transformateurs et armoires de distribution. Sa précision permet le positionnement de pièces lourdes dans des espaces confinés, sans risque de choc sur les éléments sensibles.
Pharmaceutique et chimie
Sur les lignes de conditionnement et d'assemblage de dispositifs médicaux, le SCARA assure une manipulation sans contact manuel des composants. La réorientation de la pièce pendant la prise facilite les opérations de contrôle et de marquage.
Automobile
Le SCARA positionne les pièces de carrosserie, les sous-ensembles mécaniques et les composants d'habitacle sur les lignes d'assemblage. L'insertion précise de pièces dans les outillages réduit les rebuts liés aux chocs de manutention.
Machinerie agricole
Le SCARA manipule les pièces de châssis, les transmissions et les éléments hydrauliques lourds lors du montage des machines. Sa mobilité permet de suivre les postes d'assemblage répartis sur plusieurs zones de l'atelier.
Agroalimentaire
Le SCARA reprend les charges lourdes en sortie de ligne et lors du conditionnement, dans le respect des contraintes d'hygiène du secteur. La manipulation hors centre de gravité facilite la prise de sacs et de caisses encombrantes.
Ferroviaire
Le SCARA positionne les pièces de bogie, les éléments de freinage et les composants de caisse lors de la maintenance et de l'assemblage. Sa précision d'insertion évite les chocs sur les pièces usinées de forte valeur.
BTP et préfabrication
Le SCARA manipule les éléments préfabriqués, les armatures et les pièces de coffrage sur les postes de production. Il réduit les efforts de port de charge sur des pièces de 50 à 100 kg manipulées en série.
Industries diverses
Le SCARA s'adapte aux opérations de manutention répétitives de tout atelier, dès lors que la charge reste sous 100 kg. Sa mobilité totale et son changement de préhenseur rapide couvrent les flux multi-références.
Bras manipulateur SCARA ou Potence Mobile : lequel choisir ?
| Critère | Bras manipulateur SCARA | Potence Mobile |
|---|---|---|
|
 |
|
| Charge | 50 à 100 kg | 70 à 100 kg, ou 50 à 70 kg avec bras rallongé |
| Rayon | 2 m préhenseur inclus | 2 m standard, 2,7 m en option |
| Mobilité | Mobile par défaut : socle à roue électrique autonome ou à pieds | Mobile, hauteur de levage de 2,5 à 3,8 m |
| Alimentation | Course verticale assistée électriquement (230 V ou batteries), mouvements horizontaux et orientation manuels | Aucune : solution 100 % autonome si vous optez pour un palan 24 V. Raccordement au réseau 230 V pour un palan non autonome. |
| Fixation au sol | Aucune, fixation en option | Aucune, fixation en option |
| Type de pièces | Pièces à saisir, orienter et positionner avec précision | Prise et dépose de sacs, bidons, cartons, fûts… |
| Cas d’usage privilégié | Insertion de pièce en machine-outil, prise-dépose en zone contrainte, prise hors centre de gravité, manipulation en espace confiné. | Levage vertical simple, logistique, maintenance, poste multi-usages. |
Recommandation. Choisissez le bras SCARA si vous devez saisir une pièce, la réorienter et l’insérer avec précision dans un espace contraint ; choisissez la Potence Mobile si votre besoin est un levage vertical simple, sur des charges hétérogènes, sans alimentation ni infrastructure.
Ils ont franchi le cap
Prévention des TMS : ce que coûte la manutention manuelle
Les troubles musculo-squelettiques (TMS) sont des lésions des articulations, des tendons et des nerfs provoquées ou aggravées par le travail. En France, ils représentent 87 % des maladies professionnelles reconnues (Assurance Maladie) et la manutention manuelle reste l'un des principaux facteurs de risque (INRS).
Le coût, lui, est direct. Le coût moyen d'un TMS atteint 21 000 euros, avec de fortes disparités :
- Syndrome du canal carpien : 11 000 euros
- Lumbago : 52 000 euros
- Épaule enraidie : 80 000 euros
Ces montants sont des coûts directs : les coûts indirects (remplacement, désorganisation, baisse de qualité) les multiplient par 3 à 5. Trois zones concentrent l'essentiel des atteintes selon l'Assurance Maladie et les CARSAT : épaule 37 %, poignet et main 31 %, coude 23 %.
Un bras manipulateur SCARA agit sur la cause mécanique du problème : en compensant le poids, il retire du geste la composante qui use l'épaule et le poignet. Tous nos équipements sont conformes à la Directive Machines 2006/42/CE et portent le marquage CE.
Découvrez nos autres manipulateurs industriels

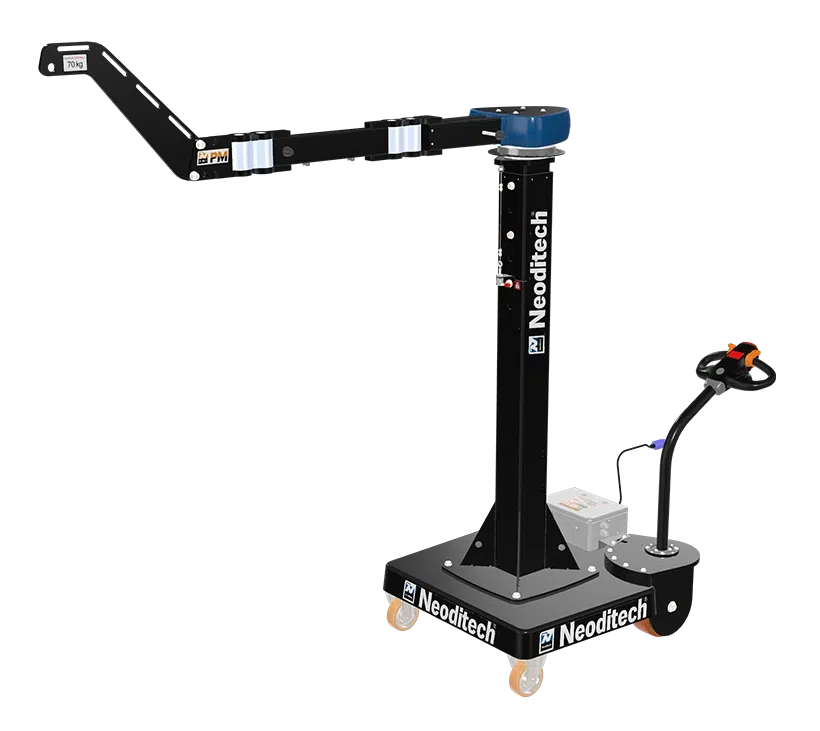

Potence Mobile
Préparateur de commandes mobile
Positionneur ergonomique
FAQ : questions fréquentes sur le bras manipulateur SCARA
100 kg sur le SCARA TITAN et 50 kg sur le SCARA PARTS. Les deux modèles offrent un rayon d’action de 2 m préhenseur inclus ; la course verticale atteint 1 m sur le PARTS et 1,20 m sur le TITAN.
Deux points techniques seulement : la charge admissible (50 kg contre 100 kg) et la course verticale (1 m contre 1,20 m). Fluidité et précision sont identiques ; le choix dépend du poids de vos pièces et de l’enveloppe de travail.
Oui, il est mobile par défaut : monté sur socle mobile, sans fixation au sol. Deux configurations couvrent la majorité des besoins : roue électrique autonome ou socle à pieds déplaçable au transpalette. Une fixation au sol reste possible sur demande.
Oui, à tout moment : pinces, aimants, ventouses et outillage sur mesure sont développés par notre bureau d’études et se montent via le système de changement rapide d’outil.
La manipulation est manuelle : l’opérateur guide la charge à la main dans les mouvements horizontaux et l’orientation. Seule la course verticale est assistée électriquement, sur le réseau 230 V ou sur batteries. Les préhenseurs, eux, peuvent être pneumatiques, électriques ou manuels : la technologie pneumatique concerne exclusivement la préhension, jamais le déplacement de la charge.
La mise en service prend quelques heures, directement sur votre site. Nos techniciens installent l’équipement et forment vos opérateurs : vos équipes travaillent en sécurité dès le premier jour, sans travaux ni génie civil.
Le coût dépend entièrement de votre application : charge admissible, préhenseur, configuration de socle et implantation. Nous ne diffusons donc aucun tarif générique. La première étape est l’étude de poste gratuite, réalisée sur site : elle détermine la solution exacte et sert de base à un chiffrage précis.
Oui. Le bras SCARA est conçu pour saisir une pièce en dehors de son centre de gravité, sur un bord ou une extrémité, sans bascule ni effort de maintien pour l’opérateur. Cette capacité est identique sur les deux modèles et ouvre les pièces asymétriques, encombrantes ou difficiles d’accès.
Le bras SCARA offre une très grande précision de mouvements : il positionne et insère une pièce à l’intérieur d’une machine-outil, sans forcer ni heurter les parois. Cette précision reste constante du premier au dernier cycle de la journée.
Oui. L’opérateur peut réorienter la pièce pendant la préhension grâce à l’ajout d’une fonction rotation ou basculement en amont du préhenseur.
